方案介紹
自動線案例分析
加工對象：輸出一檔齒輪
主要設備：
1臺CHS20雙主軸數控車床；
1臺YS3126CNC7滾齒機床；
1臺GCDV300數控倒棱機；
1臺Y4232CNC5剃齒機；
滾刀AA級，剃刀A級；
加工節拍60秒，齒輪加工精度6級（ GB/T10095.1-2008 ），年產量>20萬件；
工序能力指數Cpk≥1.67；
生產線設備平均無故障運行時間MTBF≥900h。

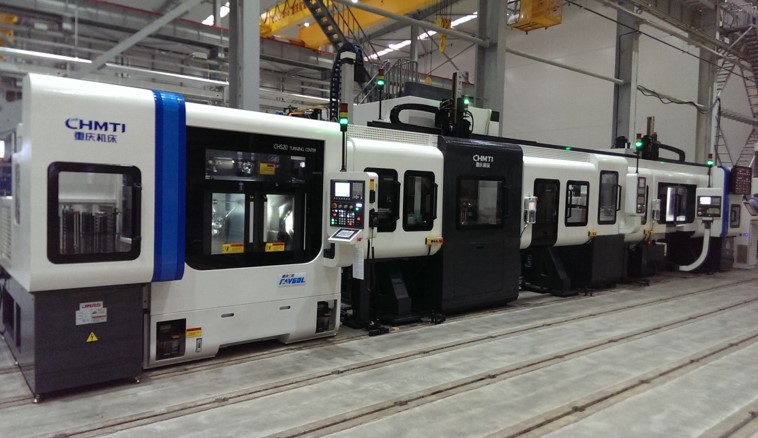

1、本條自動生產線由1臺帶桁架機械手雙主軸車床、1臺干切滾齒機、1臺倒棱機、1臺剃齒機組成。滾齒機和倒棱機共用一套桁架機械手，剃齒機1套桁架機械手；
2、兩套桁架串聯，獨立運行，中間由緩存單元及交換料道連接；
3、車削、滾齒及倒棱工序后設定檢測工位，以便對各序加工進行檢測；
4、上、下料倉采用鏈?zhǔn)椒绞?，獨立運行；
5、整條線上設置接油盤及回油裝置，防止油和鐵屑的滲漏；
6、自動線防護采用統一風格的封閉式 整線護罩。
